Typhoon HILでリアルタイムシミュレーションを行う際にはHILのメインプロセッサであるFPGAのConfiguartion id(番号)を設定する必要があります。
また、Configuration idの設定はデバイスおよびシミュレーションモデルの両方で行う必要があり、両者の番号が一致する必要があります。
HILデバイスのConfiguration idの設定

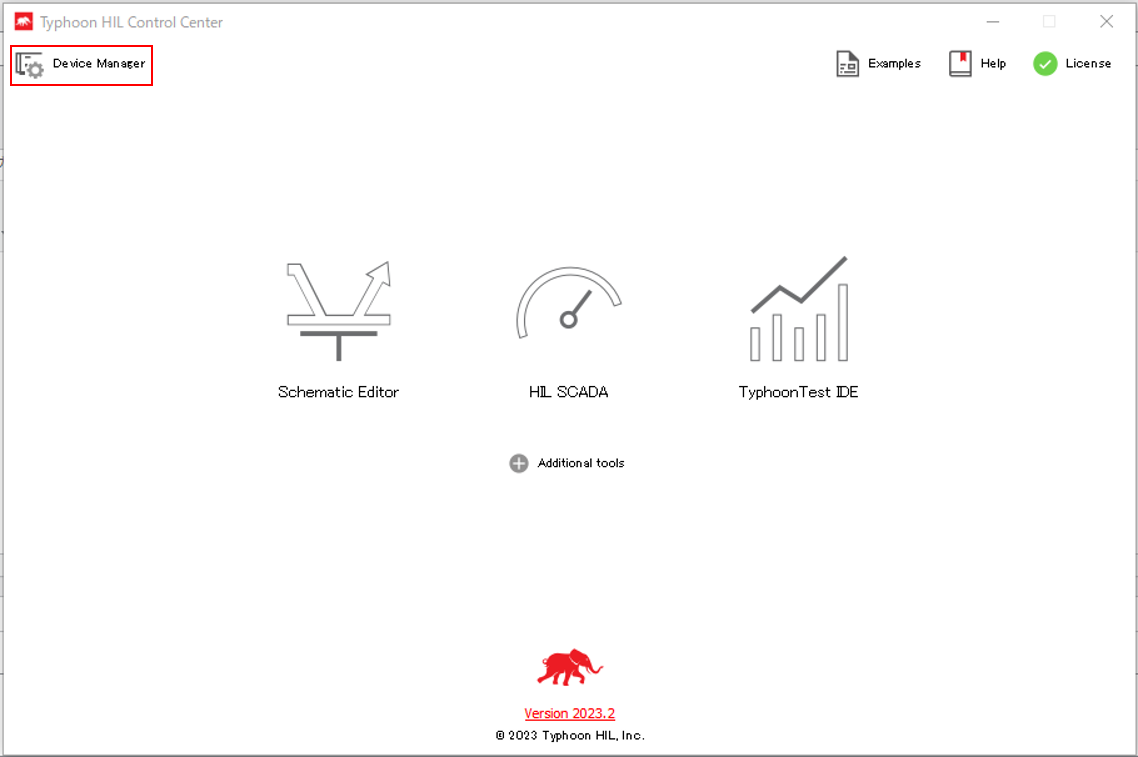

①Typhoon HIL Control Centerを起動し、左上のDevice Managerをクリックします。
②Device Managerを選択したら、お使いのPCがHIL端末を認識している場合、下記図のように表示されます。Configuraion欄の数値上にマウスカーソルを合わせ右クリックし、「Change Configuration」を選択し適切なConfiguration idに端末を変更してください。
シミュレーションモデルのConfiguraiton idの設定

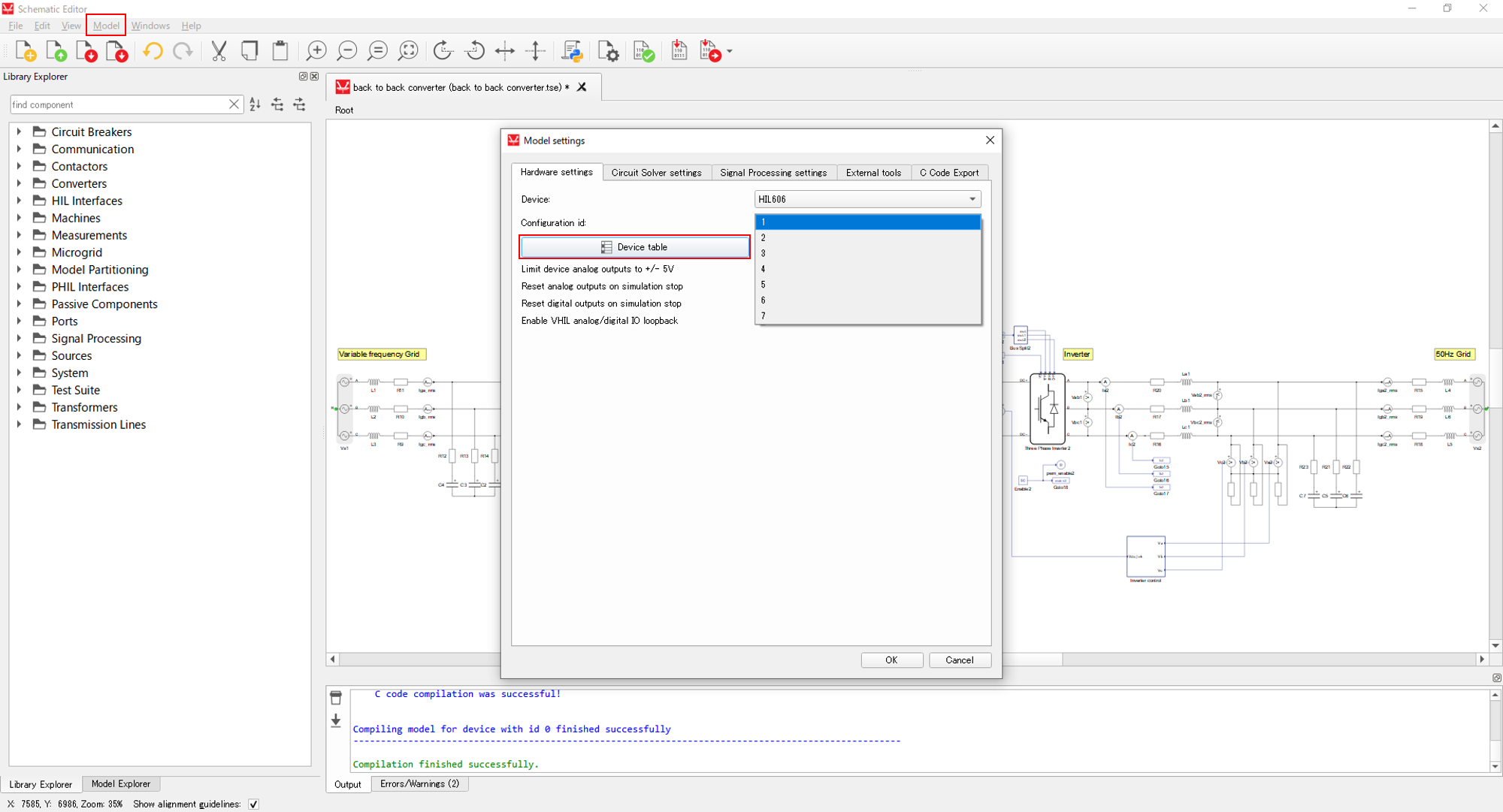

①Schematic Editorを起動し、回路モデルを開きます。画面左上にあるタブの「Model」⇒「Model settings」を開き、Device tableから適切なConfiguration idを選択しOKボタンをクリックすることで設定完了となります。
②コンパイルを行う際に、HILデバイスとシミュレーションモデルのConfiguration idが一致している場合は問題なくシミュレーションモデルがHILデバイスに書き込まれます。また、HILデバイスとシミュレーションモデルのConfiguration idが不一致の場合は強制的にHILデバイスのConfiguratin idと同じ番号に

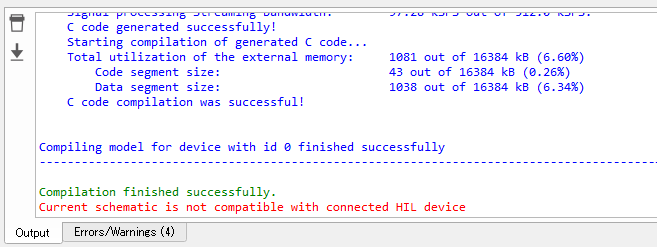

シミュレーションモデルが変更され、書き込まれます。この場合に、シミュレーションモデルが現状のHILデバイスのConfiguration idで使用不可能な機能ブロック等を使用している場合は下記メッセージがコンパイルログに表示されますのでHILデバイスのConfiguration idを適切な番号に変更してください。
