暗号化されたSpiceモデルの使用について

PSIMのSpiceモジュールで暗号化されたSpiceモデルを使ってシミュレーションしたいですが、方法を教えてください。



回答



 PSIMのメニューバーの「素子」→「SPICE」にあります“SPICEサブ回路ネットリストブロック”と“SPICE指令ブロック”を使い設定します。
ここではTLP185_SEという暗号化ファイルでの設定例で説明します。
・素子の設定は“素子>>SPICE>>SPICEサブ回路ネットリストブロック”の“SPICEサブ回路ネットリストブロック”を使用
・モデル名は暗号化ファイルの名前を入力
・入出力数は暗号化された素子の端子数
・イメージは既存のものを使用するか、イメージ編集をクリックすると開く編集画面で編集

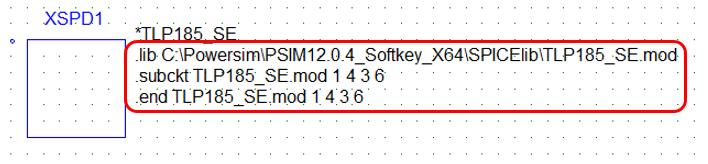

・暗号化ファイルの読み込みは“素子>>SPICE>>SPICE 指令ブロ ック”の“SPICE指令ブロック”で
“.lib”コマンドで .lib ＜絶対パス>\＜ファイル名.>.拡張子 　を書く必要があります。その後.SUBCKT と.ENDでモデルを設定してください。

以上の設定で暗号化されたSPICEモデルファイルをお使いいただくことができます。
