PE-ViewX の起動時に接続タイムアウトになり、
「接続タイムアウトになりました」とエラーメッセージが表示されます。
回答
PE-Expert4 と接続できないときに発生します。
下記の手順に従い、接続できるかどうかご確認ください。
下記の手順に従い、接続できるかどうかご確認ください。
1．PE-Expert4のIPアドレスを変更している場合は出荷状態に戻してください。
→ラックの電源を切り、DSPボードを抜き、SW3のbit3をONにしてラックに戻し、電源を再投入してください。詳細はMWPE4-C6657 ハードウェアリファレンスマニュアル 4.6章をご参照ください。
なおIPアドレスの初期化完了後は、SW3のbit3をOFFに戻してください。
2．PE-ViewXのIPアドレスの設定をPE-Expert4に合わせた設定にしてください。

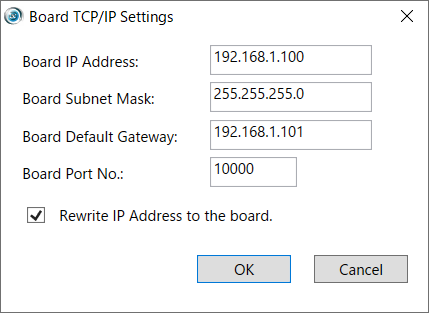

→[設定]メニュー > TCP/IP > TCP/IP Settings ダイアログを下記のように設定します。
3．使用されている PC の IP アドレスを、PE-Expert4のアドレスに合わせます。

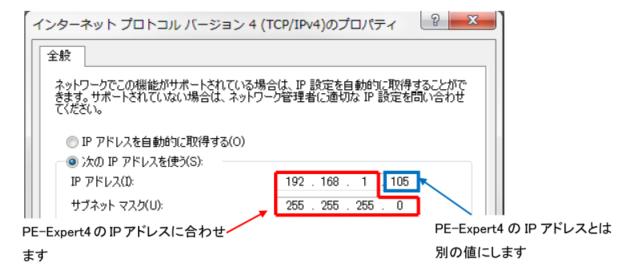

→Windowsのインターネットプロトコルバージョン4のプロパティで設定してください。
※IPアドレスをすべてPE-Expert4と同じにすると通信できません。最後の3桁の数字は「100」以外を設定してください。
4．PE-Expert4のDSPボードLEDのうち、1番目(PWR)のLEDが点灯していることを確認してください。
→【LEDが点灯していない場合】ラックの電源を切り、一度ボードを抜いてから再度挿し直してお試しください。それでも点灯しない場合は弊社へご連絡ください。
→【すべてのLEDがずっと点灯している場合】ラックの電源を投入し、しばらくしてもすべてのLEDが点灯している場合は弊社へご連絡ください。
(電源の投入後、一度はすべてのLEDが点灯しますが、しばらくするとPWR以外は消灯します。)
5．PE-ViewXを再起動してください。
→接続が確立するか(ModeがMonitor Modeになるか？)をご確認ください。再び接続タイムアウトが表示される場合は次のステップへ進んでください。
6．本FAQにPE-Expert4にpingコマンドを送信するバッチファイルを添付しています。(Chk_Connect.zip)
ファイルをダウンロードし、zipファイルを解凍します。PE-Expert4のラックの電源を入れたまま、「Chk_Connect.bat」を実行してください。(ファイルの保存先は問いません)
→ “192.168.1.100からの応答: ….”と表示されればPE-Expert4との通信自体は行われています。PE-ViewXのModeで表示されている「Disconnected」の上で右クリックし、「接続」をクリックして接続をリトライしてください。
→”要求がタイムアウトしました”と表示された場合、PE-Expert4との接続ができていません。次のステップへ進んでください。
7．メディアコンバータのLEDが4つすべて点灯又は点灯と消灯を繰り返しているかどうかを確認してください。
→点灯又は点灯と消灯を繰り返していない場合、一度PE-Expert4のラックの電源を切り、メディアコンバータにつながるケーブルを外して再度接続してください。また、PCに接続しているLANケーブル、DSPに接続している光ケーブルも接続に緩みがないかご確認ください。
→ケーブル類の接続を確認してもメディアコンバータのLEDの点灯が繰り返さない場合は下記のFAQをご参照ください。
「PCとPE-Expert4との通信接続できない又は通信が途切れる」
