FFTのTHDの値が正しく表示されない

FFTのTHDの値が正しく表示されず、大きな値が出てしまう。

回答

THDは1周期に設定されていないと値を正しく表示されません。

以下の手順で正しいレンジを指定してください。

WAVE FFT -> Option -> Analysis Range -> A-B Cursor -> WAVE Graphを表示し、AとBのカーソルがあるか確認する -> AとBのカーソルがない場合、WAVE Control内のCURSORをクリック -> AとBのカーソルを左クリックしながら動かし図りたい波形の1周期になるように合わせる(図1参考)

図1　赤い波形にAとBのカーソルを合わせた例

以上の手順でTHDの値は図2のように正しく表記されるようになります。

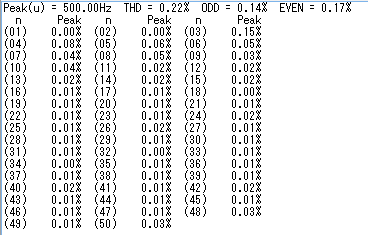

図2　上記を修正後のWAVE FFT画面

補足)

      PE-ViewX Ver3.11までは、次数が一つズレて表示されています。

      例：2次で表示されるべき値が、3次で表示されています。

             3次で表示されるべき値が、4次で表示されています。

      上記は、PE-ViewX Ver3.12で修正されます。
