回路図上で電圧・電流の数値を表示したい

回路図上で電流、電圧の数値を表示する方法はありますか？

回答

数値を表示する方法と波形を表示する方法がございます。

■数値を表示する方法

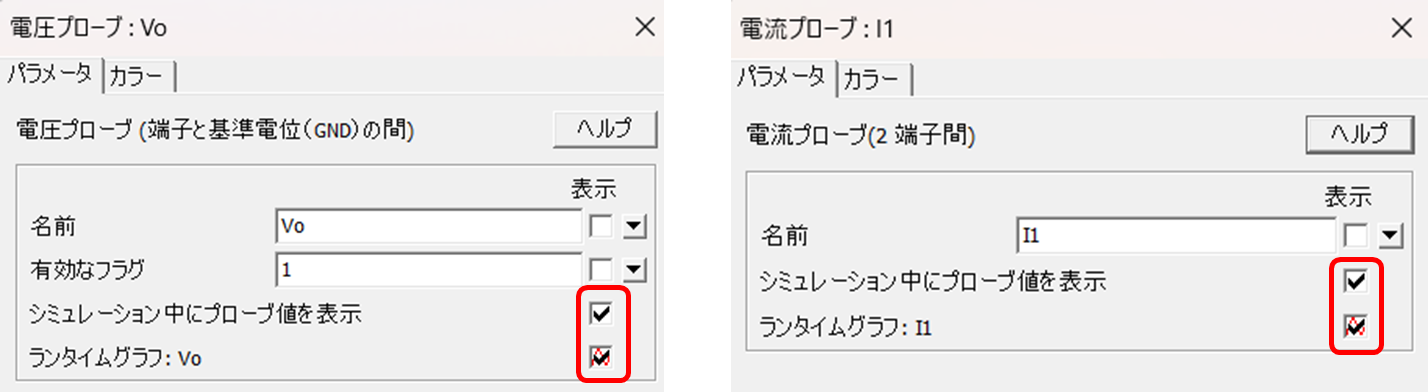

プローブの属性(プロパティ)画面にて「シミュレーション中にプローブ値を表示」にチェックしていただくとプローブの横に数値で値が表示されます。

■波形を表示する方法

プローブの属性(プロパティ)画面にて「ランタイムグラフ」にチェックを入れるとシミュレーション実行中に結果が出ている部分の波形を表示します。
