Thermal Moduleを使用して、IGBT(Databese)のDisecrete Typeを新規登録し、シミュレーションを実行しようとしたところ、以下のようなエラーメッセージが表示されます。対策を教えてください。
Error Message: The voltage Vcc in the test condition of the turn-on/turn-off characteristics(Esw_onv.s.Ic or Esw_off vs.Ic)must be greater than 0!
回答
Device Database Editorを起動して、使用したいIGBTデバイスを選択し、Eon vs. Ic(あるいはEoff vs. .Ic)をクリックすると、ダイアログ・ウィンドウが表示されます。その「Edit」をクリックしてください。
次に、「Other Test Conditions」ブロックをクリックしてください。ここの「DCバス電圧(V)」の値を0以上に設定してください。
次に、「Other Test Conditions」ブロックをクリックしてください。ここの「DCバス電圧(V)」の値を0以上に設定してください。
※注）PSIM v11.1.2以前で作成したIGBT素子を使用したときに起こります。v11.1.3以降では画面が異なります。データベース作成時の注意点についてはテクニカルノート「PSIMチュートリアル 熱モジュールを利用した IGBTとMOSFETの損失計算 」のp.7～8をご参照ください。

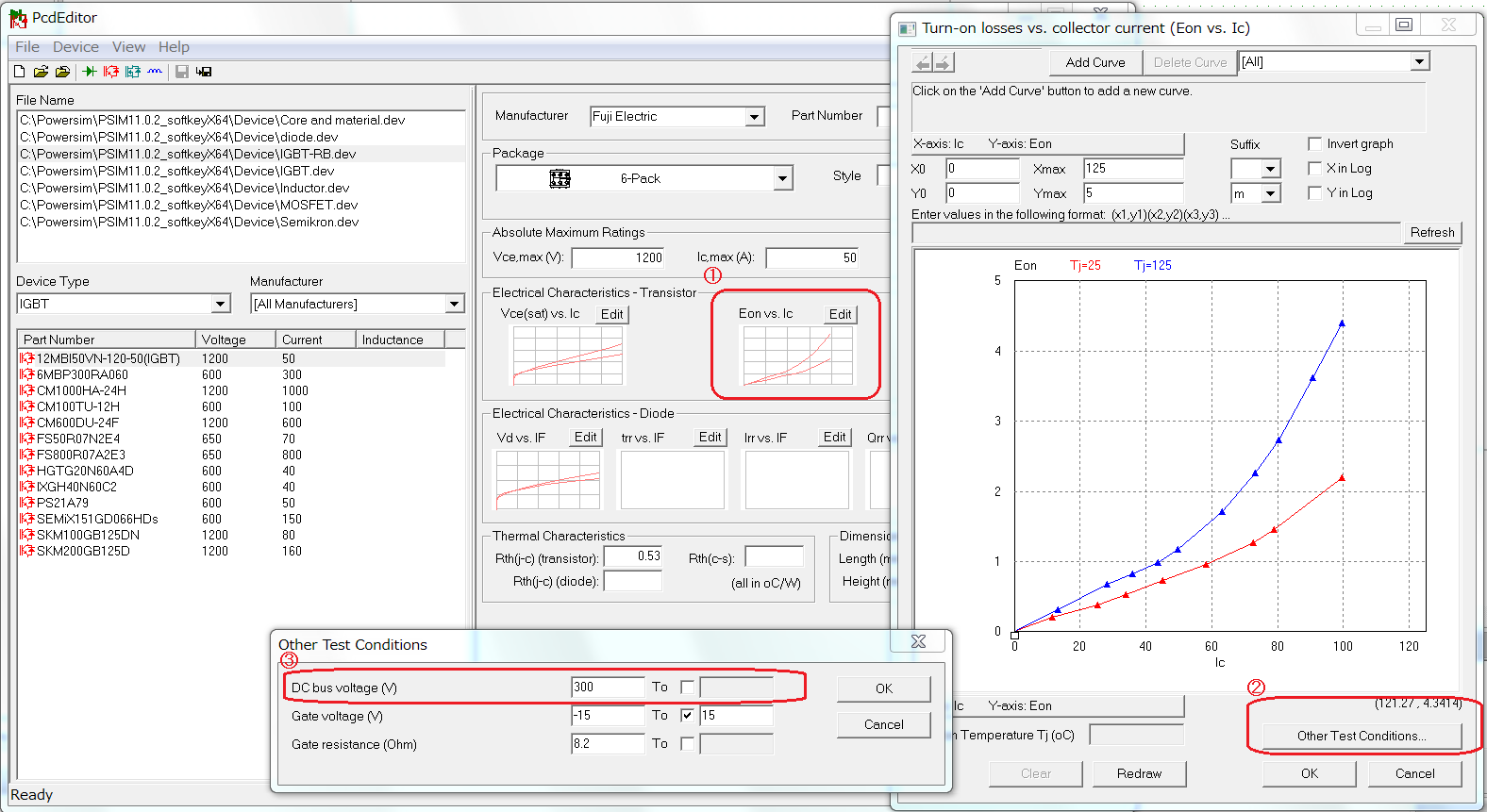

＜PSIM Ver.11.0.2のDevice Database Editorの画面例＞
