「電流フラグ(Current Flag)、電圧フラグ(Voltage Flag)」はどういったパラメータですか?
回答
主にRLC系素子及びスイッチ系素子のパラメータであり、その素子に流れる電流値/電圧値を
主にRLC系素子及びスイッチ系素子のパラメータであり、その素子に流れる電流値/電圧値を
プローブなしで測定するために使用します。

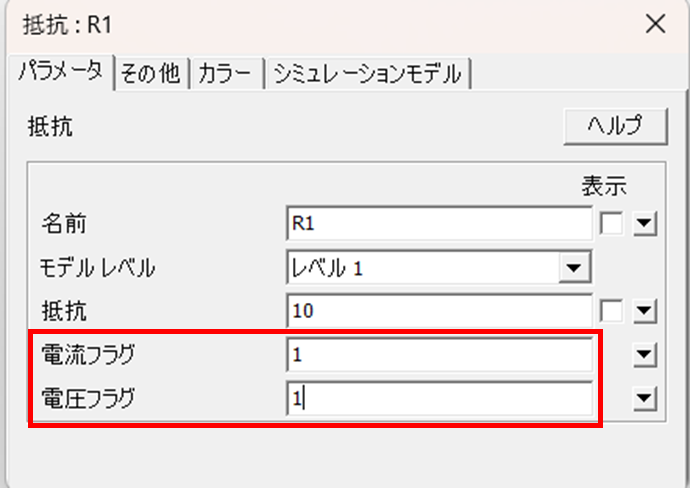

電流フラグ(Current Flag)/電圧フラグ(Voltage Flag)に ”1” を設定すると、電流プローブを
付けていなくても電流値/電圧値を観測することができます。
出力は、例えば上記設定の場合SimViewのプロパティに、R1(I) もしくはR1(V)として「名前(IorV)」で表示されます。
