パワー回路で時間遅れのブロックを使用したいですが、方法を教えてください。
回答
時間遅れブロックは制御素子になっておりますので、パワー回路に直接に接続することはできません。

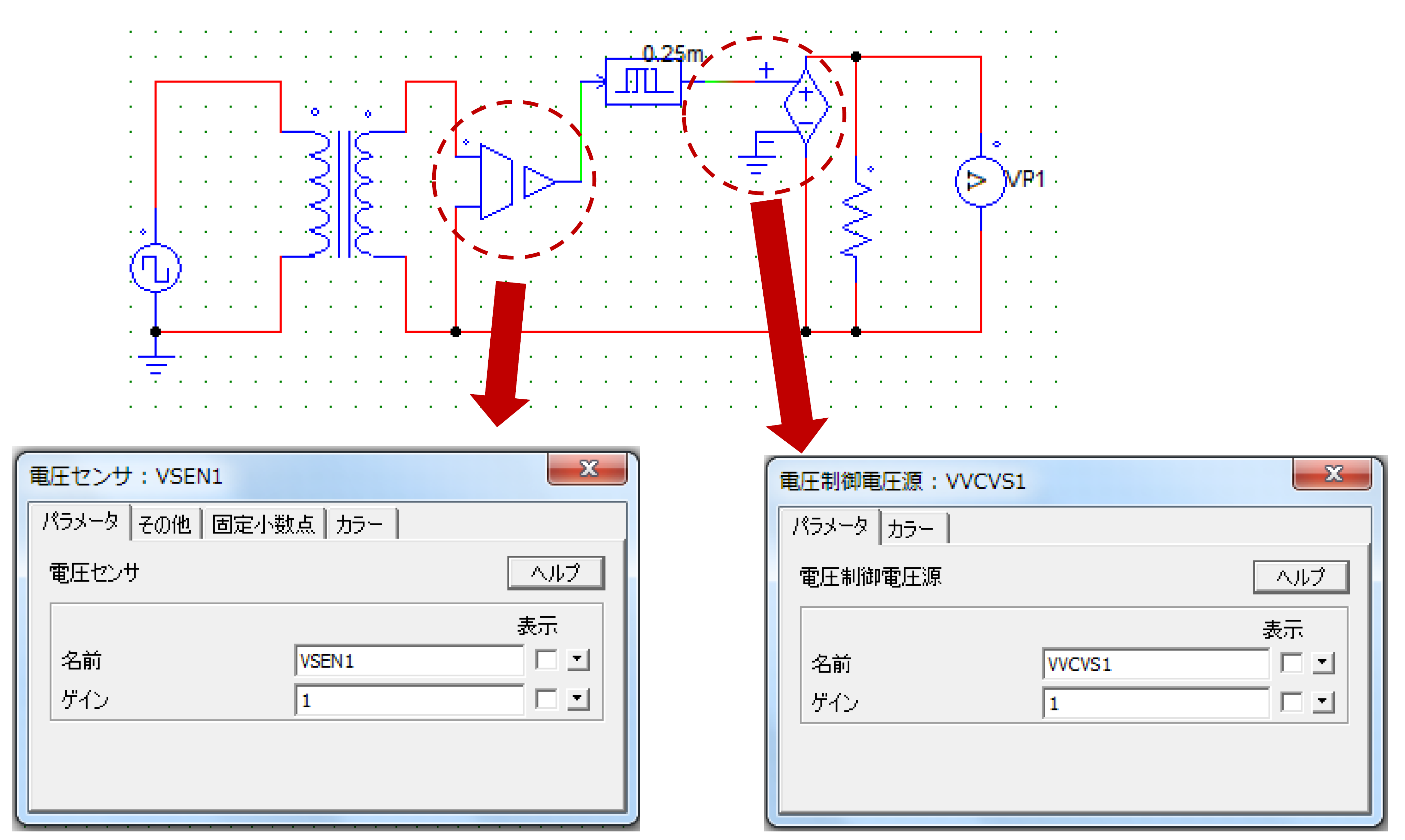

電圧センサと電圧制御電圧源をお使いいただき、次図のように電圧センサや電流センサで制御値に変換してから再度電圧制御電圧源でパワー回路へ受け渡してください。
