Typhoon HIL を PC と接続しても Typhoon HIL Control Center(以下 THCC)で認識されない場合に以下の内容を確認してください。
認識されない Typhoon HIL と PC の接続方法を確認してください。
- Typhoon HIL → USB → PC
- Typhoon HIL → Ethernet(LANケーブル)→ PC
まず、Typhoon HIL と USB接続で THCC で認識されるか試し、その後 Ethernet接続をお試しください。
USB 接続が上手くいかない場合
1. Typhoon HIL と PC を直接接続する
Typhoon HIL と PC の USB 接続に USB ハブなどを介すると通信の安定性が下がることがあります。
通信に問題が発生した場合は USB 接続を PC と HIL で直接行うようにし、THCC で認識できるかご確認下さい。
2. PC のデバイスマネージャーで HIL が認識されているか確認する。
PC が周辺機器として Typhoon HIL を認識できているか確認します。
- PC 起動後、Typhoon HIL の電源を入れてください。

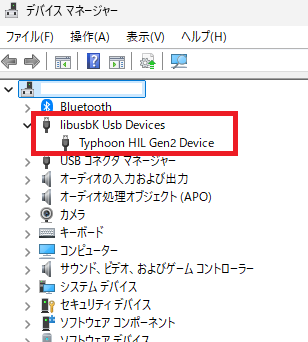

- デバイスマネージャーを開き、添付画像のように 「libusbK Usb Devices」 の階層に Typhoon HIL が表示されているか確認して下さい。(認識には Typhoon HIL 起動から 1分程度かかります。)
こちらに表示がない場合、PC が Typhoon HIL を認識できていないため、HIL 側の USB 周辺の不良の可能性がございます。
弊社 Typhoon HIL サポートまでご連絡ください。
※Ethernet 接続の場合はデバイスマネージャーに表示されません。
Ethernet接続に関しては こちらのEthernet 接続についてをご参照ください。
Ethernet で接続が上手くいかない場合
1. PC の IPアドレス設定を確認する
Ethernet接続が上手くいかない場合、PC の IPアドレスの設定による影響が考えられます。
Windows 11の場合
設定 「ネットワークとインターネット > イーサネット」 から、「IP 割り当て」 が自動(DHCP)になっていることをご確認ください。
この場合、Typhoon HIL に IPアドレスの設定が無ければ PC と Typhoon HIL を Ethernet で接続するだけで使用可能です。
2. Typhoon HIL の IPアドレスを設定する
Typhoon HIL、もしくは PC に IP アドレスの設定がされている場合、 双方に IPアドレスの設定が必要です。
どちらも同じサブネットに接続する必要があるため、変更できない IP アドレスの設定に対して揃えて IP アドレスを設定して下さい。
【例:Typhoon HIL に IP アドレスが設定されている場合】
Typhoon HIL の IP アドレスの設定
ip_address_eth_port_1 = 192.168.1.210
subnet_mask_eth_port_1 = 255.255.255.0
この場合、PC 側の IP アドレスは以下のように設定してください。
IPv4 = 192.168.1.xxx(Typhoon HIL に割り当てられている 210 以外)
サブネットマスク = 255.255.255.0
※PC側に変更できない IP アドレスが割り当てられている場合は、Typhoon HIL の設定を PC 側に合わせてください。
これらの接続方法の詳細については、以下の公式webマニュアルの「Setting up an Ethernet Connection」の項目をご参照ください。
Connecting to your HIL device
